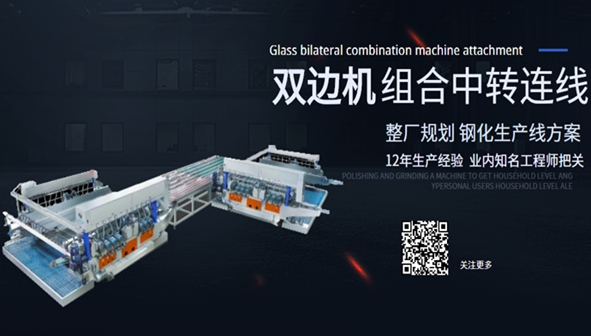

4225雙邊機生產線連線方案
根據貴公司生產需要，我們將全自動智能化雙邊機生產線的組成及配置說明如下，請參考，謝謝你長期以來的我們的支持！
一、設備組成、名稱、型號
該生產線由以下幾部分組成：（1）4.2米HSZM2042型磨雙邊機；（2）L型4.2米轉2.5米轉換臺HZXL4225型；（3）2.5米HSZM2025型雙邊機。
HSZM2042和HSZM2025分別是單邊10磨頭、最大加工寬度是4.2米和2.5米的二臺雙邊機；它們由一臺L型的中轉臺連接，并將玻璃換向傳送。
二、各組設備參數及配置
（一）HSZM2042雙邊機
1.磨輪配置
|
1號磨輪 |
2號磨輪 |
3號磨輪 |
4號磨輪 |
5號磨輪 |
6號磨輪 |
7號磨輪 |
8號磨輪 |
9號磨輪 |
10號磨輪 |
|
#100 |
#140 |
#140 |
#40 |
#240 |
#40 |
#240 |
#40 |
#60 |
CE-3 |
|
金剛輪 |
金剛輪 |
樹脂輪 |
拋光輪 |
樹脂輪 |
拋光輪 |
樹脂輪 |
拋光輪 |
拋光輪 |
高拋光輪 |
注：設備磨頭種類及數量可根據客戶需求進行調整。
2.主要技術參數
|
磨頭數量 |
20個 |
開合速度 |
6.8m/min |
|
加工玻璃寬度 |
400~4200mm |
加工玻璃厚度 |
3~19 |
|
玻璃倒角寬度 |
1~3mm |
玻璃倒角寬度誤差 |
±0.2mm/m |
|
玻璃平行誤差 |
±0.2mm/m |
玻璃對角線誤差 |
±0.5mm/m |
|
寬度定位誤差 |
±0.1mm/m |
底邊最大磨削 |
3mm |
|
玻璃傳動速度 |
1~8m/min |
氣動工作壓力 |
0.6~0.8Mpa |
|
電源 |
380V/50Hz/3P |
總功率 |
53.8KW |
|
重量 |
8000KG |
外型尺寸 |
4600*6500*1900 |
|
磨邊機成品率可達98%（人為操作及原片因素除外） |
|||
|
邊部亮度均勻、無爆邊、無掉角等現象（精磨拋光玻璃以設備廠家提供封樣為準） |
|||
注：此為標準裝置，如有改變均在同等的質量以上的情況下更改
（二）HZXL4225型自動換向臺技術參數與配置
本機的傳送裝置分為兩層，上下兩層的傳送方向互相垂直，玻璃經第1臺雙邊磨加工后通過轉換傳送方向，將玻璃轉向九十度傳送到第二臺雙邊磨的進料端，進行另外兩邊磨邊加工。
1.技術參數
|
項目 |
參數 |
單位 |
|
最大玻璃尺寸 |
2500*4200 |
mm |
|
最小玻璃尺寸 |
350*350 |
mm |
|
玻璃厚度 |
3-25 |
mm |
|
傳送速度 |
0.5-10 |
m/min |
|
功率 |
3.5 |
KW |
|
電源 |
AC380V 50Hz |
|
2.機架材料采用80*80*5方管及鋁型材組成。
（三）HSZM2025雙邊機
1.磨輪配置
|
1號磨輪 |
2號磨輪 |
3號磨輪 |
4號磨輪 |
5號磨輪 |
6號磨輪 |
7號磨輪 |
8號磨輪 |
9號磨輪 |
10號磨輪 |
|
#100 |
#140 |
#140 |
#40 |
#240 |
#40 |
#240 |
#40 |
#60 |
CE-3 |
|
金剛輪 |
金剛輪 |
樹脂輪 |
拋光輪 |
樹脂輪 |
拋光輪 |
樹脂輪 |
拋光輪 |
拋光輪 |
高拋光輪 |
注：設備磨頭種類及數量可根據客戶需求進行調整。
2.主要技術參數
|
磨頭數量 |
20個 |
開合速度 |
6.8m/min |
|
加工玻璃寬度 |
350~2500mm |
加工玻璃厚度 |
3~19 |
|
玻璃倒角寬度 |
1~3mm |
玻璃倒角寬度誤差 |
±0.2mm/m |
|
玻璃平行誤差 |
±0.2mm/m |
玻璃對角線誤差 |
±0.5mm/m |
|
寬度定位誤差 |
±0.1mm/m |
底邊最大磨削 |
3mm |
|
玻璃傳動速度 |
1~ 8m/min |
氣動工作壓力 |
0.6~0.8Mpa |
|
電源 |
380V/50Hz/3P |
總功率 |
53.8KW |
|
重量 |
7500KG |
外型尺寸 |
4600*4800*1900 |
|
磨邊機成品率可達98%（人為操作及原片因素除外） |
|||
|
邊部亮度均勻、無爆邊、無掉角等現象（精磨拋光玻璃以設備廠家提供封樣為準） |
|||
（三）平面示意圖
三、需方準備工作
1、需方需要為本機器提供合適基礎的工作場地。
2、要在機器附近制作一個4.5 * 2.5 * 1.5米（長寬深）左右大的水池，并分成三格，以便為機器提供清潔水和機器回水沉淀，清潔水被水泵抽吸到機器上給磨頭冷卻，回水由水槽流回到水池沉淀區；機器安裝好后，在機座周圍用磚頭圍砌圍壩，以便回水回流去沉淀水池，供方不提供循環水箱。
3、一臺有足夠從此水池到機器的揚程和流量的潛水泵（參考流量是25立方/小時，水管直徑大約是1.5寸左右，揚程則需要根據距離來確定，參考水泵電機功率2.2KW），在水池或機器附近安裝水泵控制開關。
4、在機器附近安裝二個三相三線160A空氣開關，主線16平方毫米的銅芯電線；為機器提供從此開關到機器主開關的16平方毫米的銅芯電線，電線需要有電線管保護。
5、為機器提供不小于6 bar（6公斤）壓力的壓縮空氣。
