詳細描述

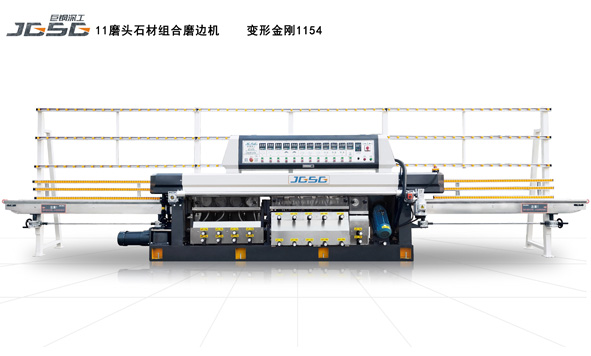

該機型是一款具有結構先進，操作簡單的磨邊機，其直邊、異形邊本著緊密結合，功能互補的優勢，是目前組合機型里面功能、效力、精度最強大的一款，獨特之處在于機型的懸轉擺架，可在0-45度之間任意擺動，也大大改良了傳統組合機型的諸多缺陷，從而達到粗磨、精磨、拋光一體化的最佳狀態。
| 型號 | JGZY11-45° | 進料速度 | 0.7~5m/min |
| 最小加工尺寸 | 80mm*80mm | 加工板材厚度 | 12~80mm |
| 磨頭數量 | 11 個 | 底邊磨削量 | 1~3mm |
| 電源 | 380V/50Hz/3P | 總功率 | 40KW |
| 重量（毛重） | 3500KG | 外型尺寸 | 7500*1000*2000mm |
| 名稱 | 主要配置說明 |
| 底座、大梁 | 鑄造件，退火時效處理、精密磨床加工 |
| 壓板 | 選用高分子材料，具有較高的耐磨性。 |
| 磨頭電機 | 湖南勁龍電機 |
| 水泵 | 勁龍 |
| 主傳動電機 | 巨泓變頻電機2.2kw |
| 主傳動變頻器 | 邁凱諾 |
| 主傳動蝸輪箱 | 廣東 億全 |
| 軸承 | 浙江 |
| 磨頭水箱 | 優質不銹鋼 |
| 熱繼電器 | 天正 |
| 交流接觸器 | 天正 |
| 低壓斷路器 | 天正 |
| 變壓器 | 中泰 |
| 空氣開關 | 天正 |
| 電壓表 | HUA |
| 電流表 | HUA |
| 同步帶 | 自制件 |
注：1、此為標準配置，如有改變均在同等的質量以上的情況下更改。
2、隨機附贈 ：A、 工具箱一個及工具一套。 B、 磨輪一套（設備出廠前已裝在主機上）。
| 磨頭 | 磨頭1# | 磨頭2# | 磨頭3# | 磨頭4# | 磨頭5# | 磨頭6# | 磨頭7# | 磨頭8# | 磨頭9# | 磨頭10# | 磨頭11# |
| 功率（KW） | 4.5KW | 4.5KW | 4.5KW | 3KW | 3KW | 3KW | 3KW | 3KW | 3KW | 3KW | 3KW |
| 磨輪 | 背切鋸片 | 花邊成型 | 金剛輪 | 平邊水磨片 | 平邊水磨片 | 平邊水磨片 | 平邊水磨片 | 正倒金剛/花邊成型 | 正倒水磨片/花邊精磨 | 正倒水磨片/花邊精磨 | 正倒水磨片/花邊精磨 |
（一）磨頭組：一號電機為背切工藝，本機采用大功率電機，鋸片可一次性切割45度斜邊。二號電機為固定圓邊工藝，可裝配花邊成型輪搭配8-11號電機磨削花邊，也可裝配底邊拉槽輪。3-7號為平面見光工藝，可裝配平邊金剛輪搭配水磨片磨削側邊，也可以裝配仿形輪對板材正面進行加工，比如:防滑槽，踢腳線，L槽等。

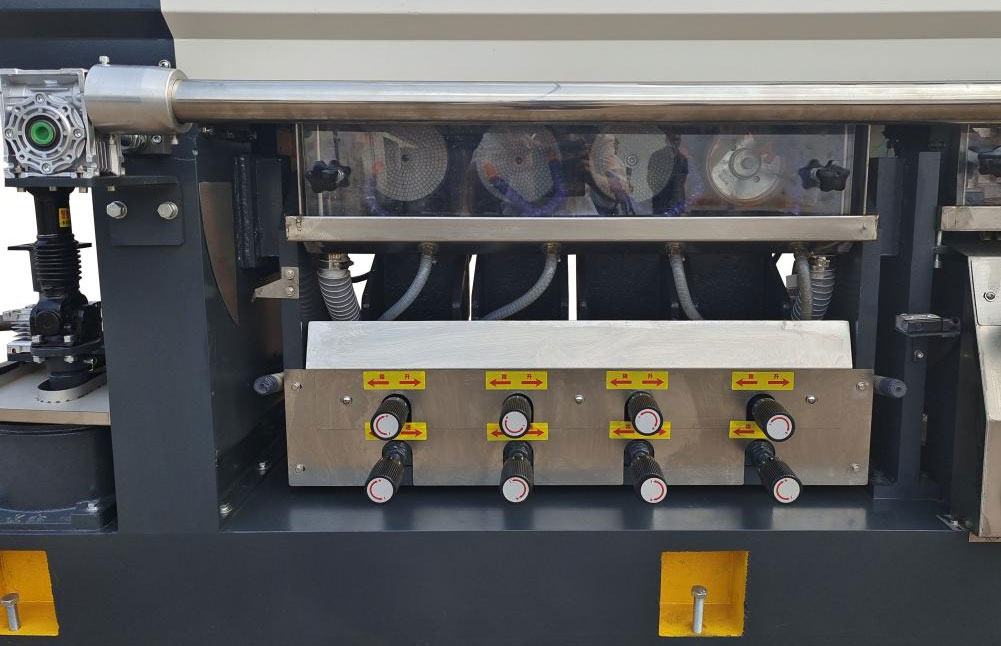

（二）擺角設計：8-11號電機采用可變角度設計，可以0-45°角變化。電機調平時可磨法國邊、圓邊、花邊等；調45度時可做倒角斜邊、大斜邊等。

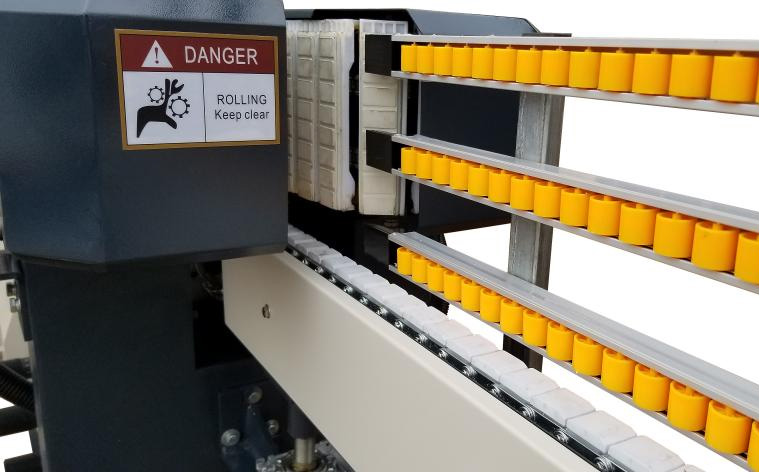

（三）鏈條傳輸：輸送鏈條經過打磨調整，輸送平穩，輸送壓板為專業石材白色壓板，傳送力足，經久耐磨。

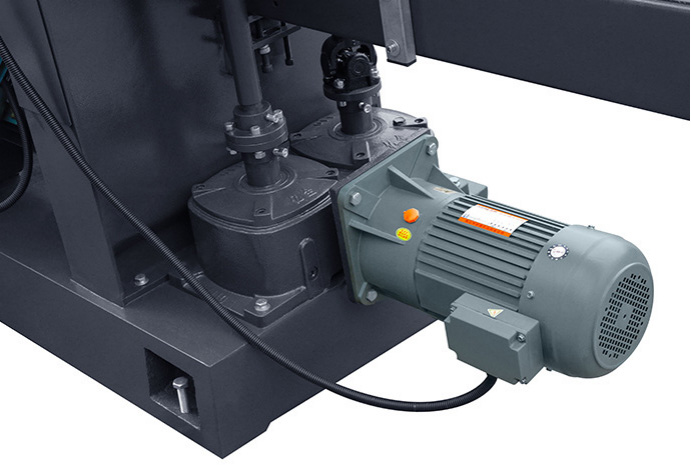

（四）變頻調速電機：直接操作面板上的旋轉開關，通過變頻器智能調節變換速度，省時省力，變速平穩，避免手動調節帶來的損壞。

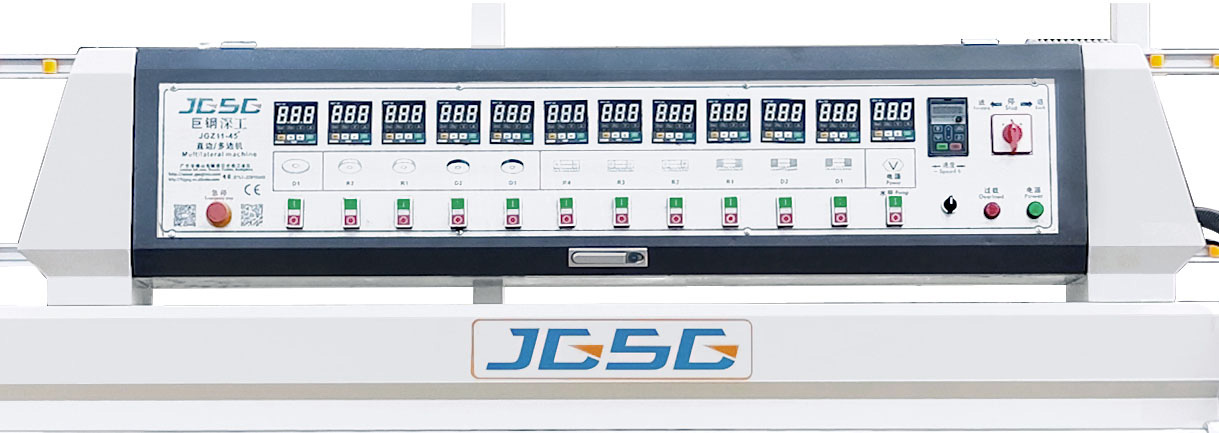

（五）電箱設計：電箱設計具有立體的工業感。門匡由2條液壓氣缸氣支撐，操作電箱開合簡單方便。使用電箱安全雙重保護，開時自動斷電，關時有安全鎖保障。采用數字電流表，使我們可以更直觀的觀察磨頭磨削情況。

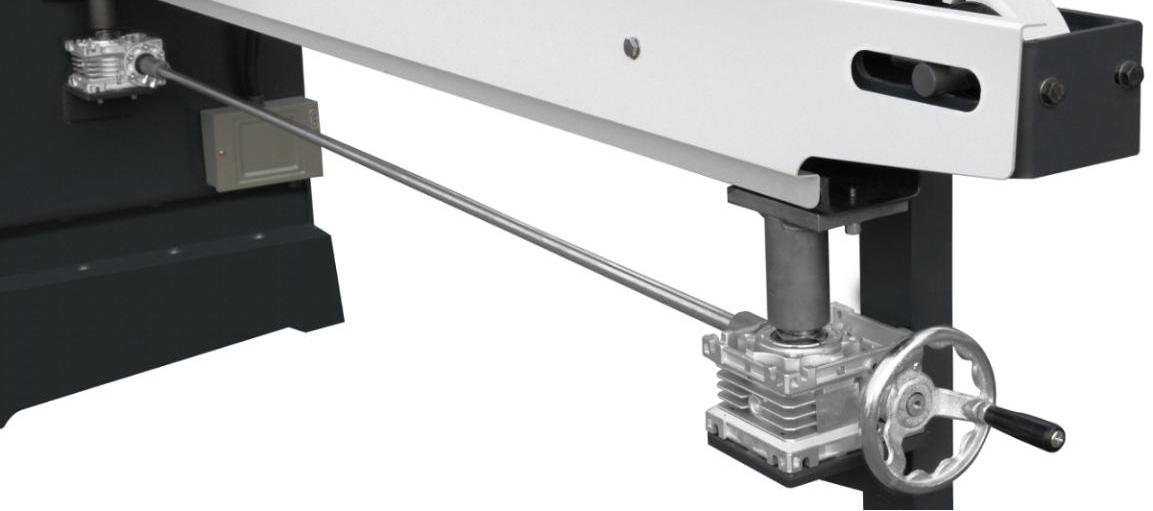

（六）導軌升降：兩個渦輪和提升桿分別安裝在兩側導軌上。優點是升降調整時兩側導軌容易保持在同一水平，省去了許多復雜的手動調整步驟，提高了工作效率。(注：根據客戶加工要求配置，且針對于小片加工）
- (1)、 開機前，應注意檢查磨輪的耗損情況，不要時更換磨輪，并且每次更換磨輪后都要堅持噴嘴的位置是否正確，否則需調整。
-
(2)、潤滑:
A 位于主機最左端的機械變頻變速機，出廠前已加好，后續無需加油。
B 位于機器左側的雙渦輪箱，需每三個月更換一次機油，加注到三分之二即可，在更換前需要放出之前的污油。
C 對于磨頭拖板座，前導軌移動拖板座用油槍加注 N32 機械油保持良好潤滑。
D 對于擺角絲桿帶座軸承定期加注潤滑脂保持良好潤滑。
E 對于主傳動鏈條，每隔一個月加注一次潤滑脂，直接在大梁右側注油孔直接注入。對于輸送導軌的輸送鏈條，每隔兩個月加注一次潤滑脂，使用機油與黃油1.5：1調配。
- (3)、 根據水質情況及時對產品的質量要求，經常以短的周期清洗水箱及更換水。
- (1)、 控制電箱內有高壓電，非專業技術人員禁止打開電箱。
- (2)、禁止帶電打開控制電箱，在關電 1 分鐘內，控制電箱內可能存在對人體安全有危險的殘余高電壓。
- (3)、 非設計調試人員不得修改控制電箱中接線和開關設置。
| No.序號 | 品名 |
| 1 | 磨輪 |
| 2 | 鏈條 |
| 3 | 毛刷 |
| 4 | 萬向水管 |
| 5 | 雙色按鈕 |
| 6 | 數顯表 |
| 7 | 壓板 |
